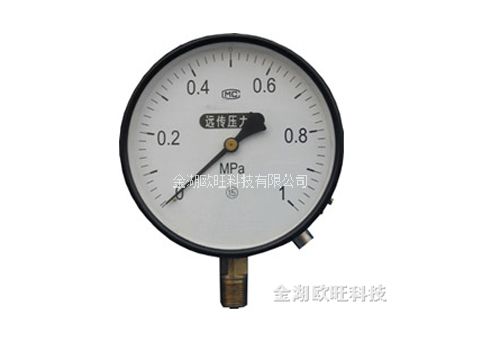

電阻遠傳壓力表適用于測量對鋼及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因?yàn)樵趦x表內部設置一滑線電阻式發送器，故可把被測值以電量值傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控制。此外，本儀表并能就地指示壓力，以便于現場工藝檢查。

主要技術指標
· 精確度等級：1.5
· 發送器起始電阻值：3～20Ω
· 發送器滿度電阻值：340～400Ω
· 發送器接線端①②外加電壓不大于6V
· 滑線電阻式發送器接線圖
· 與二次儀表XMY-10壓力數字顯示儀及XMY-12壓力數字顯示控制儀(本廠生產)配套的接線圖。
· 使用環境條件：-40～60℃，相對濕度不大于85%，且震動和被測（控）介質的急劇脈動應對儀表正常工作無明顯影響。
· 溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃。
· 重量：1.2kg

結構原理
      本儀表由一個彈簧管壓力表和一個滑線電阻式發送器等所組成。
      儀表機械部份的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂（電刷）也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示相應的壓力值。


測量范圍

測量范圍    MPa

0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0～1.6；0～2.5；0～4；0～6； 0～10；0～16；0～25；0～40；0～60

-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3； -0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；
